亚洲av人无码激艳猛片服务器,性欧美丰满xxxx性,性无码专区无码片,亚洲 sm 另类 制服 av,婷婷色中文字幕综合在线

管道定向鉆穿越用環(huán)氧玻璃鋼施工說明書

��發(fā)布時間：2024-02-29 ��816人看過

環(huán)氧玻璃鋼采用現(xiàn)場或工廠預(yù)制方式，先完成單管涂敷，管道焊接后再進行補口的作業(yè)程序，從而完成穿越管道環(huán)氧玻璃鋼外護層的整體包覆。

環(huán)氧玻璃鋼施工工藝為三布五油，厚度最低要求分別為1500um。

三布五油即為環(huán)氧樹脂（表干）+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂。

1.1 PE表面處理

    環(huán)氧玻璃鋼施工工藝的關(guān)鍵點在于如何提高玻璃鋼涂層與PE之間的粘接強度及抗剪切強度，防止涂層在穿越過程中脫落。因此，施工PE表面應(yīng)該清潔干凈，無污物、無污染，并進行拉毛和火焰極化處理。
1.2 施工條件

環(huán)氧玻璃鋼施工環(huán)境溫度不低于10℃（溫度過低時需采取措施），相對濕度不大于80%。

1.3環(huán)氧玻璃鋼采用現(xiàn)場單管涂敷，管道焊接后再進行補口處的涂覆施工，從而完成穿越管道環(huán)氧玻璃鋼外護層的整體包覆。

A、管體表面處理及搭接寬度

涂裝前應(yīng)對工廠里預(yù)制的玻璃鋼防腐層表面進行預(yù)處理，保證其完好、清潔，采用火焰烘燎防腐層表面除濕，表面溫度還應(yīng)滿足拉毛處理要求（但不應(yīng)超過80℃），用鋼刷對防腐層進行交叉拉毛，深度控制在0.4~0.5mm為宜。補口的玻璃鋼防腐層和管體的玻璃鋼防腐層搭接不要少于8cm,搭接部分的厚度不要少于1.2mm。補口部分的玻璃鋼防腐層厚度不要小于1.5mm.

B、涂覆改性無溶劑環(huán)氧樹脂涂料+手工纏繞玻璃纖維布

將改性無溶劑環(huán)氧樹脂涂料的A、B雙組份按比例混合、攪拌均勻，至均一顏色。然后用滾刷在管體進行均勻滾刷，待環(huán)氧樹脂膠達到表干后，進行玻璃纖維布的纏繞，使環(huán)氧樹脂漆浸透玻璃纖維布。手工纏繞玻璃纖維布的具體做法如下：底層環(huán)氧樹脂膠表干后，開始螺旋纏繞安裝玻璃纖維布。安裝時，將玻璃纖維布一端撐平繃緊，先將一端搭接在涂刷區(qū)，螺旋纏繞，環(huán)向滾刷，保證玻璃纖維布完全被環(huán)氧樹脂膠潤濕，沒有露白空鼓現(xiàn)象，底部無流掛；根據(jù)環(huán)氧玻璃鋼三布五油的設(shè)計工藝，重復(fù)纏繞三道玻璃纖維布。

C、面層改性無溶劑環(huán)氧樹脂涂料涂敷

玻璃纖維布纏繞完成后，在其表面涂敷一層環(huán)氧涂料，以提高環(huán)氧玻璃鋼的耐磨、耐劃傷性能。

D、環(huán)氧玻璃鋼整體施工完畢

待環(huán)氧玻璃鋼的三布五油的工藝全部涂覆完成后，改性無溶劑環(huán)氧樹脂涂料需要一定的時間固化，在固化過程中，應(yīng)著重對管體底部進行處理，保證固化后底部無流掛，整體平整、無空鼓、無泛白。

1.4 施工注意事項

①現(xiàn)場溫度較低時，玻璃鋼在配制前可將A組分進行加熱，但加熱溫度不應(yīng)超過30℃（儲存溫度上限），A、B組分混合后應(yīng)用電動工具攪拌至均一顏色，玻璃鋼配制應(yīng)在每一步涂敷前現(xiàn)用現(xiàn)配；

②玻璃鋼在涂敷時由于重力原因容易在六點位置產(chǎn)生流掛，在涂敷時予以關(guān)注，及時對該位置進行滾刷處理，避免在該位置出現(xiàn)掛滴影響涂敷效果；

③玻璃纖維布纏繞時應(yīng)撐平繃緊，嚴格按照技術(shù)文件要求控制壓邊和搭接寬度，應(yīng)保證兩層玻璃布的搭接位置相互錯開，避免局部過厚；

④玻璃鋼在涂裝和固化過程中應(yīng)嚴格遵循工程技術(shù)文件和產(chǎn)品說明書的要求，現(xiàn)場環(huán)境溫度較低時，施工方應(yīng)采取必要的措施，確保玻璃鋼的涂裝和固化環(huán)節(jié)所處溫度均在10℃以上，以保證涂層性能。

⑤對玻璃鋼進行初步養(yǎng)護，約半小時后即可移至養(yǎng)護區(qū)， 3 天后即可堆放或搬運至管道線路進行焊接安裝。現(xiàn)場補口施工環(huán)氧玻璃鋼保護層施工完成后，約半個小時可以適當(dāng)加熱，加速固化成型，便于后續(xù)穿越施工。

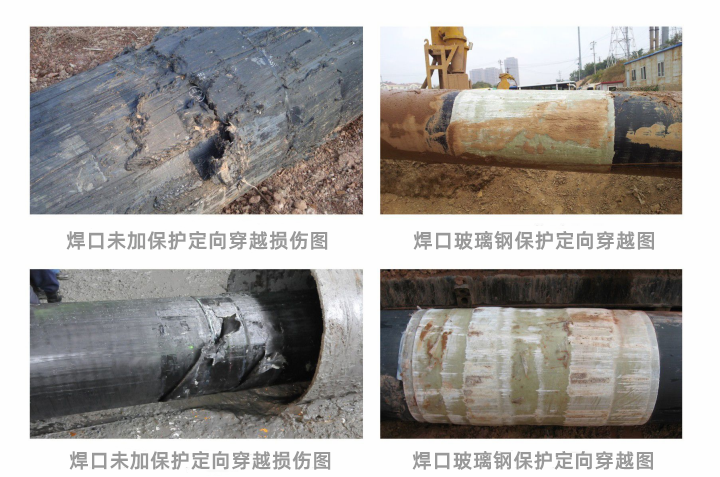

                                                           效果圖
